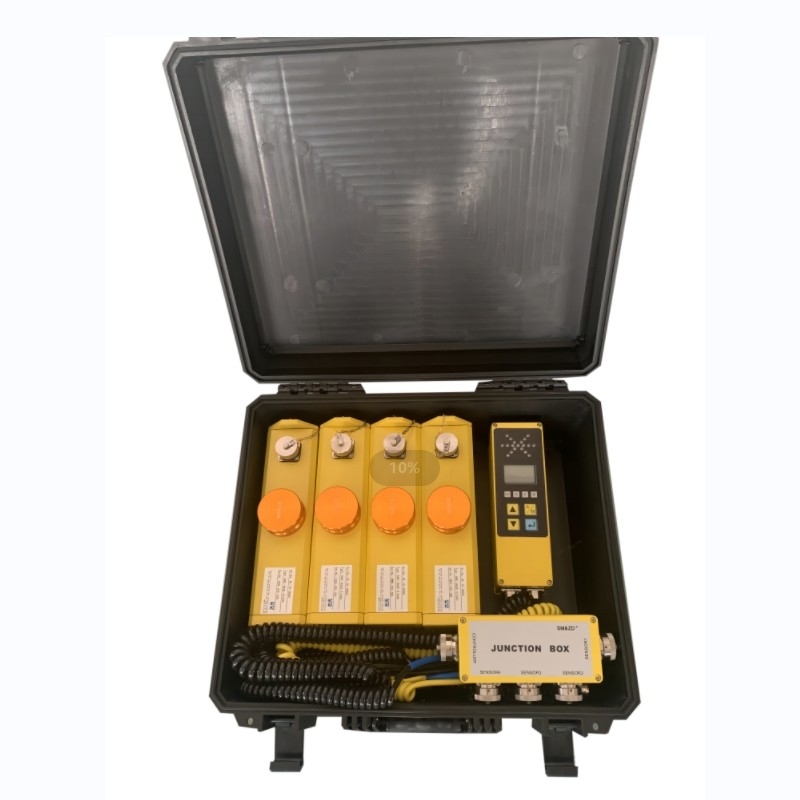

ระบบการปรับระดับอัตโนมัติด้วยเสียงฉีดฉีด SMC-8448 CANbus Communication

ระบบการปรับระดับอัตโนมัติด้วยเสียงฉีดอัลตรัสโซนเนื้อหาจากเทคโนโลยีการประมวลผลขนาดเล็กที่ก้าวหน้า และนําเทคโนโลยี CAN-bus มาใช้ในการรับรองความปลอดภัยของระบบให้มากที่สุดเหมาะสําหรับสภาพการทํางานพิเศษ เช่น การรบกวนไฟฟ้าแม่เหล็กแรง, อุณหภูมิสูง, ความชื้นสูง, และฝุ่นสูงในเว็บไซต์วิศวกรรม, และงานมีความมั่นคงมากขึ้น. , เป็นระบบควบคุมที่ยืดหยุ่นและมีประสิทธิภาพ ระบบการปรับระดับ ultrasonic เป็นอุปกรณ์สนับสนุนที่สําคัญสําหรับ paverมันได้แทนเครื่องมือปรับระดับแบบดั้งเดิมอย่างช้าๆ, ให้การรับประกันที่แข็งแกร่งสําหรับเครื่องจักรทางถนน เพื่อเพิ่มคุณภาพการก่อสร้าง

ลักษณะ

ลักษณะการทํางานของระบบ:

1ผ่าตัดของระบบมีอุปกรณ์ความอดทนความผิดพลาดและหน้าที่ป้องกันการอ้วนเพื่อป้องกันเครื่องมือจากการได้รับความเสียหายจากความผิดพลาดของผ่าตัดหรือการอ้วนสั้น

2โปรแกรมระบบสามารถอัพเกรดได้ตลอดเวลา

3ระบบมีการแสดงสถานะการทํางานและฟังก์ชันการวินิจฉัยความผิดพลาดเอง และเซ็นเซอร์หรือความผิดพลาดสายไฟฟ้าจะชัดเจนในสายตา

4เมื่อระบบล้มเหลว มันจะล็อคกระบอกโดยอัตโนมัติ

ลักษณะสถาบัน:

1. ฐานพับได้

2. มันสะดวกที่จะปรับตําแหน่งเทียบกับ paver

3ท่อสี่เหลี่ยมสหรัฐอลูมิเนียมความแข็งแรงขนาดใหญ่ รับประกันความแข็งแรงและความเบา

4- เครื่องกันแรงพิเศษ

คุณสมบัติของเครื่องควบคุม:

1. เครื่องควบคุมรังสรรภาพ 8448 ใช้จอ LCD สีขนาดใหญ่ การแสดงไอคอนที่เข้าใจง่าย และอินเตอร์เฟซการควบคุมมนุษย์-เครื่องมือที่ดีมาก

2. การออกแบบปุ่มสัมผัส ใช้งานสะดวกและรวดเร็ว

3. มันใช้โหมดควบคุมดิจิตอลและเป็นเครือข่ายควบคุมกับเซ็นเซอร์โดยใช้โปรโตคอล CAN-bus. มันเข้ากันได้กับเซ็นเซอร์ดิจิตอล CAN หลายชนิดบนเครื่องพับและเครื่องบดเช่น ความชันด้านยาว, ความชันข้าม และเซ็นเซอร์สายเคเบิล และมีความสามารถปรับขนาดได้อย่างแข็งแรง .

4หน้าจอ LCD แสดงข้อมูลในเวลาจริง และอินเตอร์เฟซการทํางานทั้งหมดเป็นภาษาจีนหรือคําสั่งภาพ ทําให้มันง่ายกว่าที่จะเรียนรู้และสะดวกต่อการใช้งาน

5ระบบมีฟังก์ชันการวินิจฉัยตัวเอง และความผิดพลาดของระบบจะชัดเจนในสายตาบนจอ

6มันสามารถแลกเปลี่ยนได้อย่างสมบูรณ์แบบกับสินค้าแบรนด์ที่นําเข้าแบบเดียวกัน และสามารถใช้สําหรับเครื่องถนน, เครื่องบด, เครื่องบดและอุปกรณ์อื่น ๆ

หลักการ

หลักการของรังสีสมดุล: เซ็นเซอร์วัดพื้นผิวถนนในหลายจุด และส่งมันไปยังตัวควบคุมผ่านการส่ง CAN-bus and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value), ออกสัญญาณไฟฟ้าเพื่อควบคุมกระบอกระดับ เพื่อบรรลุเป้าหมายในการควบคุมการทํางานของกระบอกระดับโดยอัตโนมัติ

ปริมาตรเทคนิค:

ความดันการทํางาน: 10V ~ 30V ((DC)

ประเภทการสื่อสาร: CANbus

กระแสออกของตัวควบคุม: 5A (มีฟังก์ชันป้องกันกระแสเกิน)

ความสับสนของแรงดันที่อนุญาต: +/-10%

รูปแบบการออก: การออกของสวิตช์: PNP/NPN, กระแสไฟฟ้าสูงสุด 3A

ปริมาณการออก: PNP ขนาดสูงสุด 2.5A

โปรต็อกอลอินเตอร์เฟซ CAN: ISO 11898-24V, 125 kBit/sec

ความถี่ออก: 2HZ

ระยะการวัดด้วยเสียงฉีด: 20cm~100cm

ความละเอียด: 0.2 มิลลิเมตร

อัตราความถี่ของซอนด์ด้วยเสียงฉาย: 120KHZ

ระยะอุณหภูมิการทํางาน: -20°C ~ + 85°C

ระดับการป้องกัน: IP67
